最近はとろけるような暑さなので
屋内作業が続いています。
前回の続き
屋内作業が続いています。
前回の続き
今日は実際の配線工事です。
改造前のパネル 切替スイッチは左から
留置線。支線2,支線1,本線 の4つ
1スイッチ追加する 左から
留置線,支線2,支線1,本線2,本線1
本線2が追加されました
本線2が追加されました

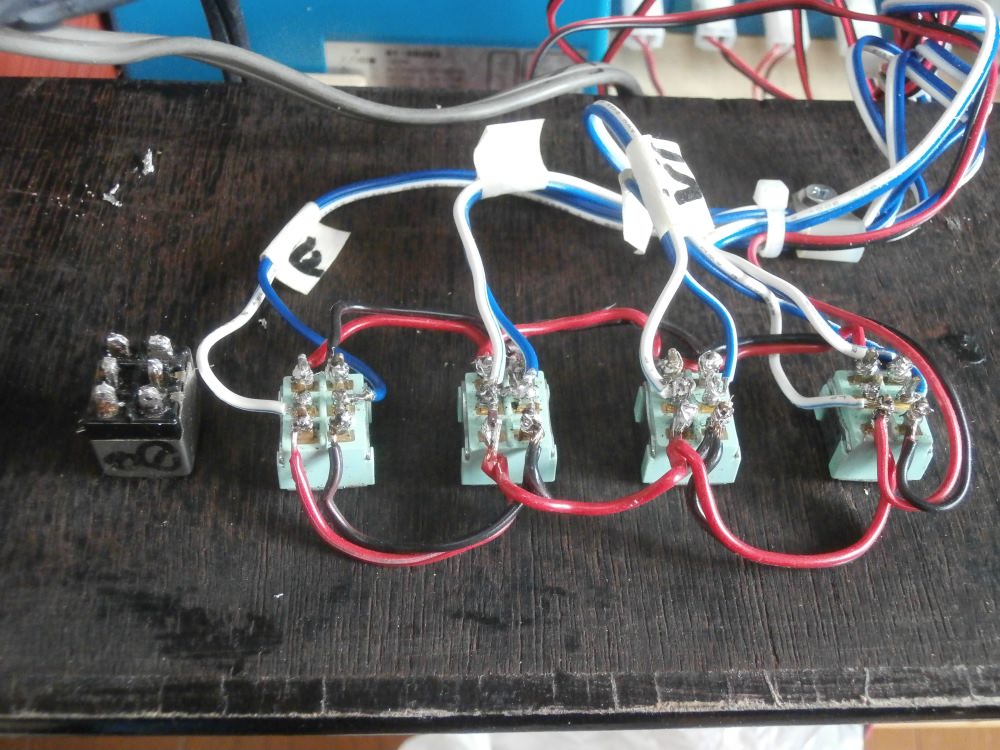

パネルの裏側 追加されたスイッチはまだ未配線です。
スイッチの上下の赤黒配線
がコントローラ1,2の亘線です。
がコントローラ1,2の亘線です。
その亘線を作ります
亘線を配線し
真ん中の端子に
新たな本線へのフィーダ線を追加します
新たな本線へのフィーダ線を追加します
改造前の板側です
F1(本線1)とF2(本線2)は
レールからの配線(下側)は接続されていますが
レールからの配線(下側)は接続されていますが
亘線で2回路→1回路として
コントローラーへの出力(上側)はF1のみです。
F1→F2の亘線を外します
コントローへの配線をF2(上側)に接続します。
コネクターの空き端子です(右から4番目)
右から4番目の端子に赤配線を追加します。
同様に赤・黒線,接栓・接栓座計4か所を
半田付けで接続します。
半田付けで接続します。
コントロールパネル 完成です
配線図は「手書きの仮」ですがね
試運転 一発でOKでした。
